| Grundlegende Informationen |
| Beschreiben |

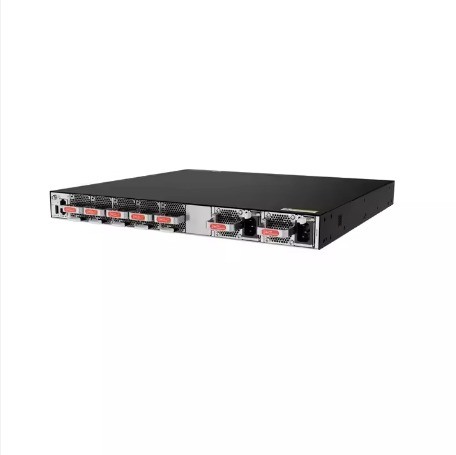

CE8851-32CQ4BQ-Schalter (32*100GE QSFP28, 4*200GE QSFP56, 2*AC-Stromversorgung, 5*Ventilator, Steckdose)
|
| Teilnummer |
02355RHP-001
|
| Modell |
CE8851-32CQ4BQ
|
| Technische Indikatoren |
| Codes für andere Teile |
02355RHM-001 (CE8851-32CQ4BQ-Schalter (32*100GE QSFP28, 4*200GE QSFP56, ohne Stromversorgung und Ventilator)
02355RHN-001 (CE8851-32CQ4BQ-Schalter (32*100GE QSFP28, 4*200GE QSFP56, 2*AC-Stromversorgung, 5*Ventilatorbox, Hafenseite Luftzufuhr)
|
| Einrichtung |
Installation von Schränken
|
| Höhe [mm] |
43.6 mm
|
| Tiefe [mm] |
420.0 mm
|
| Breite [mm] |
442.0 mm
|
| Fahrgestellhöhe [U] |
1
|
| Gewicht (vollständige Konfiguration einschließlich Verpackungsmaterialien) [kg] |
12.58 kg
|
| Gewicht (einschließlich Verpackung) [kg] |
10.39 kg
|
| Gewicht (vollständige Konfiguration ohne Verpackungsmaterialien) [kg] |
8.31 kg (mit Wechselstromversorgung und Lüfterkasten, ohne optische Module; wenn mehrere Module unterstützt werden, wird das maximale Gewicht verwendet)
|
| Gewicht (ohne Verpackungsmaterialien) [kg] |
6.12 kg (ohne optisches Modul, Stromversorgung und Lüfterbox)
|
| Maximaler Stromverbrauch [W] |
541W (100% Belastung, 32x100G+4x200G Kurzstreckenoptische Module, normale Temperatur, zwei Wechselstromversorgungen)
648W (100% Belastung, 32x100G+4x200G Fernoptikmodule, hohe Temperatur, zwei Wechselstromversorgungen)
|
| Typischer Stromverbrauch [W] |
378W (100% Belastung, 16x100G+2x200G-Ports Kupferkabel, normale Temperatur, zwei Wechselstromversorgungen)
417 Watt (100% Belastung, 16x100G+2x200G-Ports, kurze Optikmodule, Normaltemperatur, zwei Wechselstromversorgungen)
|
| Statischer Stromverbrauch |
331W
|
| Maximaler Wärmeabbauwert [BTU/Stunde] |
- 1846 BTU/Stunde (100% Belastung, 32x100G+4x200G-Schnittstellen für Kurzstreckenoptikmodule, Normtemperatur, doppelte Wechselstromversorgung)
- 2211 BTU/Stunde (100% Belastung, 32x100G+4x200G-Port-Langstreckenoptische Module, hohe Temperatur, doppelte Wechselstromversorgung)
|
| Typischer Wärmeabbauwert [BTU/Stunde] |
- 1290 BTU/Stunde (100% Belastung, 16x100G+2x200G-Anschlüsse Kupferkabel, Normaltemperatur, zwei Wechselstromversorgungen)
- 1423 BTU/Stunde (100% Belastung, 16x100G+2x200G-Ports, optische Module für kurze Strecken, normale Temperatur, zwei Wechselstromversorgungen)
|
| Kühlmethode |
Luftkühlung
|
| Statischer Wärmeabbau [BTU/h] |
1129 BTU/Stunde
|
| Typ der Stromversorgung |
Einheitliche Stromversorgung
|
| Nennspannung der Eingangsanlage [V] |
- 1200W Wechselstrom und 240V Gleichstrommodul: Wechselstrom: 100V Wechselstrom ~ 240V Wechselstrom, 50/60Hz; Gleichstrom: 240V Gleichstrom
- 1200W Gleichspannungsmodul: -48V Gleichspann ~ -60V Gleichspann; +48V Gleichspann
|
| Eintrittsspannungsbereich[V] |
- 1200W Wechselstrom und 240V Gleichstrommodul: Wechselstrom: 90V Wechselstrom ~ 290V Wechselstrom, 45Hz-65Hz; Gleichstrom: 190V Gleichstrom ~ 290V Gleichstrom
- 1200W Gleichspannungsmodul: -38,4V Gleichspann ~ -72V Gleichspann; +38,4V Gleichspann ~ +72V Gleichspann
|
| Maximaler Eingangsstrom [A] |
- 1200 Watt Wechselstrom und 240 V Gleichstrommodul: 10 A (100 V Wechselstrom ~ 130 V Wechselstrom); 8 A (200 V Wechselstrom ~ 240 V Wechselstrom); 8 A (240 V Gleichstrom)
- 1200W Gleichspannungsmodul: 38A (-48V Gleichspannung ~ -60V Gleichspannung); 38A (+48V Gleichspannung)
|
| Nennleistung [W] |
- 1200W Wechselstrom und 240V Gleichstrommodul: 1200W
- 1200 Watt Gleichstrommodul: 1200 Watt
|
| Gedächtnis |
DRAM: 8 GB
|
| NOR Flash-Spezifikationen |
64 MB
|
| SSD-Flash |
4 GB SSD
|
| USB-Schnittstelle |
Diese Funktion ist reserviert und noch nicht aktiviert.
|
| Typ der Benutzeroberfläche |
RJ45
|
| Downlink-Dienstport |
32x100G QSFP28+4x200G QSFP56
|
| Schnittstellen, die die Stapelung von Dienstanlagen unterstützen |
Diese Funktion ist reserviert und noch nicht aktiviert.
|
| Echtzeituhr (RTC) |
Unterstützung
|
| Schaltkapazität [Gbps] |
Wenn Sie diese Spezifikation benötigen, lesen Sie bitte die Produktbroschüre oder wenden Sie sich an den Produktverkäufer.
|
| Überschüssigkeit der Lüfter |
Unterstützt 4+1 Backup und Hot Backup von Ventilatormodulen.Es wird empfohlen, das defekte Lüftermodul sofort auszutauschen..
|
| Leistungsredundanz |
1 + 1 Sicherung
|
| Anzahl der Leistungsmodule |
2
|
| Blitzschutz am Stromanschluss |
Wechselstrom: Allgemeiner Modus 6kV, Differenzmodus 6kV
Gleichspannung: Allgemeiner Modus 4kV, Differenzmodus 2kV
HGÜ: allgemeiner Modus 4kV, Differenzmodus 2kV
|
| Typ der Lüfter |
Ventilator mit Stecker
|
| Anzahl der Fans |
5
|
| Luftstromrichtung |
Der Hafen-Lufteinlass wird durch die ausgewählten Lüftermodule und Leistungsmodule bestimmt.
|
| Aufbewahrungstemperatur [°C] |
-40°C+70°C
|
| Langzeit-Arbeitsumgebungstemperatur [°C] |
0°C bis 40°C (0m bis 1800m)
Anmerkung: In Höhen von 1800 m bis 5000 m sinkt die maximale Temperaturvorgabe um 1 °C für jede Höhenerhöhung von 220 m.
|
| Relative Lagerfeuchtigkeit [RH] |
5% RH ∼95% RH, nicht kondensierbar
|
| Relative Luftfeuchtigkeit bei Langzeitbeschäftigung [RH] |
5% RH ∼95% RH, nicht kondensierbar
|
| Aufbewahrungshöhe [m] |
≤ 5000 m
|
| Langfristige Betriebshöhe [m] |
≤ 5000 m
|
| MTBF [Jahre] |
27.77 Jahre
|
| MTTR [Stunden] |
2 Stunden
|
| Hochtemperaturlärm bei 40°C (Schalldruck) |
Luftstrom von vorne nach hinten: durchschnittlich 71,5 dB ((A)) (maximal 77,3 dB ((A))
Luftstrom von hinten nach vorne: durchschnittlich 69,7 dB (A) (maximal 75,6 dB (A))
|
| Geräusch (Schalldruck) bei Raumtemperatur 27°C |
Luftstrom von vorne nach hinten: durchschnittlich 52,6 dB (A) (maximal 57,2 dB (A))
Luftstrom von hinten nach vorne: durchschnittlich 53,6 dB (A) (maximal 59,0 dB (A))
|
| Verfügbarkeit |
0.999991779
|
