| Grundlegende Informationen |
| Beschreiben |

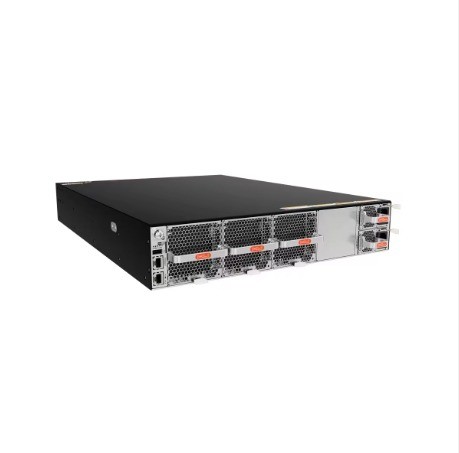

CE8865-SAN-4C-Rechner (4 Unterkarten-Slots ohne Stromversorgung und Ventilator)
|
| Teilnummer |
02355SDP
|
| Modell |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
|
| Technische Indikatoren |
| Codes für andere Teile |
02355SDQ (CE8865-SAN-4C-Host (4 Tochterkartenplätze, 2*AC-Stromversorgungen, 3*Ventilatorkästen, Hafenseitenluftzufuhr))02355SDR (CE8865-SAN-4C-Host (4 Tochterkartenplätze, 2*AC-Stromversorgungen, 3*Ventilatorkästen, Hafenseite)
|
| Einrichtung |
Installation von Schränken
|
| Höhe [mm] |
88.1 mm
|
| Tiefe [mm] |
600.0 mm
|
| Breite [mm] |
442.0 mm
|
| Fahrgestellhöhe [U] |
2
|
| Gewicht (vollständige Konfiguration einschließlich Verpackungsmaterialien) [kg] |
250,08 kg (einschließlich 2 Leistungsmodule, 3 Lüftermodule, ausgenommen Steckkarten und Steckkartenfüllplatten)27.8 kg (einschließlich 2 Netzmodule, 3 Lüftermodule und 4 Steckkarten-Füllplatten, ohne Steckkarten)
|
| Gewicht (einschließlich Verpackung) [kg] |
21.3 kg (ohne Strommodule, Lüftermodule, Steckkarten und Steckkarten-Füllplatten; einschließlich 2 Steckkarten-Füllplatten und 3 Steckkarten-Füllplatten)24.02kg (ohne Leistungsmodule, Lüftermodule und Steckkarten; einschließlich 4 Steckkarten-Füllplatten, 2 Steckkarten-Füllplatten und 3 Steckkarten-Füllplatten)
|
| Gewicht (vollständige Konfiguration ohne Verpackungsmaterialien) [kg] |
16.54 kg (einschließlich 2 Leistungsmodule, 3 Lüftermodule, ausgenommen Steckkarten und Steckkartenfüllplatten)19.26 kg (einschließlich 2 Netzmodule, 3 Lüftermodule und 4 Steckkarten-Füllplatten, ohne Steckkarten)
|
| Gewicht (ohne Verpackungsmaterialien) [kg] |
12.76 kg (ohne Leistungsmodule, Lüftermodule, Steckkarten und Steckkarten-Füllplatten; einschließlich 2 Steckkarten-Füllplatten und 3 Lüfter-Füllplatten)15.48 kg (ohne Leistungsmodule, Lüftermodule und Steckkarten; einschließlich 4 Karten-Füllplatten, 2 Steckkarten-Füllplatten und 3 Lüfter-Füllplatten)
|
| Maximaler Stromverbrauch [W] |
Mit vier CE88-SAN-D16CQ-H-Karten:- 888W (100% Belastung, 64*100G Kurzstreckenoptische Module, normale Temperatur, zwei Wechselstromversorgungen)- 1318 Watt (100% Belastung, 64*100G Fernoptikmodule, hohe Temperatur, doppelte Wechselstromversorgung)- 1376W (100% Belastung, 48*100G + 16*200G Fernoptikmodule, hohe Temperatur, zwei Wechselstromversorgungen)Mit vier CE88-SAN-D26F-H-Karten:- 410W (100% Belastung, 96*25G + 8*100G Kurzstreckenoptische Module, normale Temperatur, zwei Wechselstromversorgungen) - 718W(100% Belastung, 96*25G + 8*100G Fernoptikmodule, hohe Temperatur, doppelte Wechselstromversorgung)
|
| Typischer Stromverbrauch [W] |
Mit vier CE88-SAN-D16CQ-H-Karten:- 650W (100% Belastung, Kupferanschlüsse 32*100G, Normaltemperatur, zwei Wechselstromversorgungen)- 728 Watt (100% Belastung, 32*100G Kurzstreckenoptische Module, Normaltemperatur, zwei Wechselstromversorgungen)Mit vier CE88-SAN-D26F-H-Karten:- 305W (100% Belastung, 48*25G+4*100G Kupferanschlüsse, Normaltemperatur, zwei Wechselstromversorgungen)- 338W (100% Belastung, 48*25G+4*100G Kurzstreckenoptische Module, normale Temperatur, zwei Wechselstromversorgungen)
|
| Statischer Stromverbrauch |
Mit 4 CE88-SAN-D16CQ-H-Karten konfiguriert: 569WKonfiguration mit 4 CE88-SAN-D26F-H-Karten: 276 W
|
| Maximaler Wärmeabbauwert [BTU/Stunde] |
Mit vier CE88-SAN-D16CQ-H-Karten:- 3029,9 BTU/Stunde (100% Belastung, optische Module für kurze Strecken 64*100G, Normaltemperatur, zwei Wechselstromversorgungen)- 4497 BTU/Stunde (100% Belastung, 64*100G Fernoptikmodule, hohe Temperatur, doppelte Wechselstromversorgung)- 4694,9 BTU/Stunde (100% Belastung, 48*100G + 16*200G Fernoptikmodule, hohe Temperatur, doppelte Wechselstromversorgung)Mit vier CE88-SAN-D26F-H-Karten:- 1398,9 BTU/Stunde (100% Belastung, 96*25G + 8*100G Kurzstreckenoptische Module, Normtemperatur, doppelte Wechselstromversorgung)- 2449,8 BTU/Stunde (100% Belastung, 96*25G+8*100G-Hafen, Fernoptikmodule, hohe Temperatur, doppelte Wechselstromversorgung)
|
| Typischer Wärmeabbauwert [BTU/Stunde] |
Mit vier CE88-SAN-D16CQ-H-Karten:- 2217,8 BTU/h (100% Belastung, Kupferkabel 32*100G, Normaltemperatur, zwei Wechselstromversorgungen)- 2483,9 BTU/Stunde (100% Belastung, 32*100G Kurzstreckenoptische Module, normale Temperatur, zwei Wechselstromversorgungen)Mit vier CE88-SAN-D26F-H-Karten:- 1040,7 BTU/Stunde (100% Belastung, 48*25G+4*100G Kupferkabel, normale Temperatur, zwei Wechselstromversorgungen)- 1153,3 BTU/Stunde (100% Belastung, 48*25G+4*100G Kurzstreckenoptische Module, Normtemperatur, doppelte Wechselstromversorgung)
|
| Kühlmethode |
Luftkühlung
|
| Statischer Wärmeabbau [BTU/h] |
Konfiguration mit 4 CE88-SAN-D16CQ-H-Karten: 1941.4 BTU/StundeKonfiguration mit 4 CE88-SAN-D26F-H-Karten: 941,7 BTU/Stunde
|
| Typ der Stromversorgung |
Einheitliche Stromversorgung
|
| Nennspannung der Eingangsanlage [V] |
- 2000W Wechselstrom und 240V Gleichstrommodul: Wechselstrom: 100V Wechselstrom ~ 240V Wechselstrom, 50/60Hz; Gleichstrom: 240V Gleichstrom- 1800W Wechselstrom und 240V Gleichstrommodul: Wechselstrom: 100V Wechselstrom ~ 240V Wechselstrom, 50/60Hz; Gleichstrom: 240V Gleichstrom- 2000W Hochspannungs-Gleichstrommodul: 336V Gleichstrom- 2200W Gleichspannungsmodul: -48V Gleichspann ~ -60V Gleichspann; +48V Gleichspann
|
| Eintrittsspannungsbereich[V] |
- 2000W Wechselstrom und 240V Gleichstrommodul: Wechselstrom: 90V Wechselstrom ~ 290V Wechselstrom, 45Hz-66Hz; Gleichstrom: 190V Gleichstrom ~ 290V Gleichstrom- 1800W Wechselstrom und 240V Gleichstrommodul: Wechselstrom: 90V Wechselstrom ~ 290V Wechselstrom, 45Hz-66Hz; Gleichstrom: 190V Gleichstrom ~ 290V Gleichstrom- 2000W Hochspannungsgleichstrommodul: 260V Gleichstrom ~ 400V Gleichstrom- 2200W Gleichspannungsmodul: -38,4V Gleichspann ~ -72V Gleichspann; +38,4V Gleichspann ~ +57V Gleichspann
|
| Maximaler Eingangsstrom [A] |
- 2000W Wechselstrom und 240V Gleichstrommodul: 10A (100V Wechselstrom ~ 240V Wechselstrom); 10A (240V Gleichstrom)- 1800W Wechselstrom und 240V Gleichstrommodul: 10A (100V Wechselstrom ~ 240V Wechselstrom); 10A (240V Gleichstrom)- 2000W Hochspannungs-Gleichstrommodul: 10A (336V Gleichstrom)- 2200W Gleichspannungsmodul: 63A (-48V Gleichspannung ~ -60V Gleichspannung); 63A (+48V Gleichspannung)
|
| Nennleistung [W] |
- 2000W Wechselstrom und 240V Gleichstrommodul: 2000W (220V AC ~ 240V AC & 240V DC); 1800W (200V AC ~ 220V AC); 900W (100V AC ~ 130V AC)- 1800W Wechselstrom und 240V Gleichstrommodul: 1800W (200V Wechselstrom ~ 240V Wechselstrom & 240V Gleichstrom); 900W (100V Wechselstrom ~ 130V Wechselstrom)- 2000W Hochspannungs-Gleichstrommodul: 2000W- 2200 Watt Gleichspannungsmodul: 2200 Watt
|
| Gedächtnis |
DRAM: 8 GB
|
| NOR Flash-Spezifikationen |
64 MB*2
|
| SSD-Flash |
4 GB SSD
|
| USB-Schnittstelle |
Diese Funktion ist reserviert und noch nicht aktiviert.
|
| Typ der Benutzeroberfläche |
RJ45
|
| Downlink-Dienstport |
Siehe Anleitung zu der Schnittstelle für jede Karte.
|
| Service-Uplink-Port |
Siehe Anleitung zu der Schnittstelle für jede Karte.
|
| Unterstützt Service-Port-Stacking-Schnittstellen |
Diese Funktion ist reserviert und noch nicht aktiviert.
|
| Echtzeituhr (RTC) |
Unterstützung
|
| Schaltkapazität [Gbps] |
Wenn Sie diese Spezifikation benötigen, lesen Sie bitte die Produktbroschüre oder wenden Sie sich an den Produktverkäufer.
|
| Überschüssigkeit der Lüfter |
Unterstützt 2+1 Backup und Hot Backup für Lüftermodule.Es wird empfohlen, das defekte Lüftermodul sofort zu ersetzen..
|
| Leistungsredundanz |
1 + 1 Sicherung
|
| Anzahl der Leistungsmodule |
2
|
| Blitzschutz am Stromanschluss |
Wechselstrom: allgemeiner Modus 6kV, Differenzmodus 6kVHGÜ: allgemeiner Modus 4kV, Differenzmodus 2kVGleichstrom: allgemeiner Modus 4kV, Differenzmodus 2kV
|
| Typ der Lüfter |
Ventilator mit Stecker
|
| Anzahl der Fans |
3
|
| Luftstromrichtung |
Der Hafen-Lufteinlass wird durch die ausgewählten Lüftermodule und Leistungsmodule bestimmt.
|
| Aufbewahrungstemperatur [°C] |
-40°C+70°C
|
| Langzeit-Arbeitsumgebungstemperatur [°C] |
0°C bis 40°C (0m bis 1800m)Anmerkung: In Höhen von 1800 m bis 5000 m sinkt die maximale Temperaturvorgabe um 1 °C für jede Höhenerhöhung von 220 m.
|
| Relative Lagerfeuchtigkeit [RH] |
5% RH ∼95% RH, nicht kondensierbar
|
| Relative Luftfeuchtigkeit bei Langzeitbeschäftigung [RH] |
5% RH ∼95% RH, nicht kondensierbar
|
| Aufbewahrungshöhe [m] |
≤ 5000 m
|
| Langfristige Betriebshöhe [m] |
≤ 5000 m
|
| MTBF [Jahre] |
48.4 Jahre
|
| MTTR [Stunden] |
10,86 Stunden
|
| Hochtemperaturlärm bei 40°C (Schalldruck) |
Luftzufuhr an der Hafenseite: < 86,1 dB (A)Ausgang von Luft an der Hafenseite: < 87,9 dB (A)
|
| Geräusch (Schalldruck) bei Raumtemperatur 27°C |
Luftzufuhr an der Hafenseite: < 64,3 dB (A)Ausgang von Luft an der Hafenseite: < 65,2 dB (A)
|
| Verfügbarkeit |
0.9999964621
|
